产品概述：

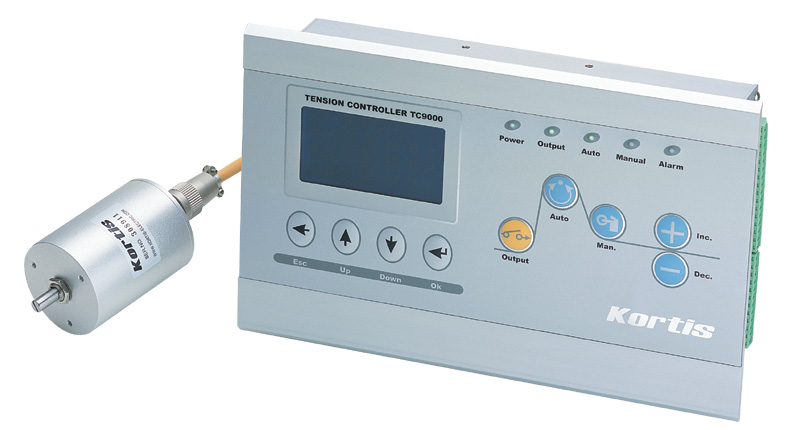

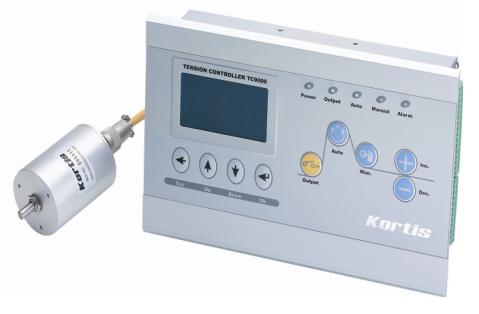

TC9000-DA 张力控制器适用于采用浮辊控制张力的场合。它通过接收角度传感器输出的信号，
经内部 PID运算处理后输出信号，调节执行机构，以控制张力大小适应卷径的变化。它可以用
于开卷、收卷及送料等各个环节，能够提供高精度、可重复的张力控制。其控制方式为恒张力
控制，容易实现高速换卷，在加减速时有很好的缓冲吸收作用。特别适用于高速印刷机、高速
分切机、高速复合机、绕线机等。

查看大图安装尺寸 PDF下载

功能特点：

·采用高精度D/A转换器，输出精度高达0.1%，张力控制更精确。
·可以直接驱动磁粉（电磁）离合器/制动器，也可控制变频、伺服等。
·人性化界面设计，操作十分方便。
·多行液晶显示，中英文菜单，编程简单，方便明了。

·内有密码功能，可以避免误操作改变设定参数。
·带有存储盒，可以将各种参数进行备份。
·金属外壳，坚固美观，更具有很强的防电磁干扰功能。
·插拔端子，接线安装方便。

技术规格：

端子名称	项目	规格
[01]+SENSOR	电源输出	+15VDC，角度传感器电源正极。
[02]SENSOR IN	模拟量输入	角度传感器输入信号端。
[03]GND	电源输出	电源公共端。
[04]-SENSOR	电源输出	-15VDC，角度传感器电源负极。
[05]SHIELD		屏蔽端。
[11]0～10V	模拟量输出	控制输出0～10VDC用于功率放大器、伺服放大器等。
[12]0～24V	模拟量输出	控制输出0～24VDC直接驱动磁粉离合器／制动器等。
[13]OUT COM	模拟量输出	控制器输出控制电压公共端。
[14]		备用。
[15]M1 1	数字量输入	点动控制信号输入端。
[16]M1 2	数字量输入	PID增益设定信号输入端。
[17]M1 3	数字量输入	备用。
[18]RUN／STOP	数字量输入	运行／停止信号输入端。
[19]MIC	数字量输入	数字量输入公共端。
[20]ANG 1	模拟量输入	模拟量信号1输入端。
[21)ANG 2	模拟量输入	模拟量信号2输入端。
[22]ANG COM	模拟量输入	模拟量输入公共端。
[23]ALM NO	开关量输出	报警信号输出端。
[24]ALM COM	开关量输出	报警信号公共端。
[25]OPTO+	工作电源	光电隔离电源输入端(正极)。
[26]OPTO-	工作电源	光电隔离电源输入端(负极)。
[27]DC24V+	工作电源	DC24V正极，电流在4A以上。
[28]DC COM	工作电源	DC24V负极。
