产 品 简 介：
AS-101角度传感器是配合浮辊式张力控制器而设计的根据角度位置变化的检测装置。适合于摆动辊张力控制系统。

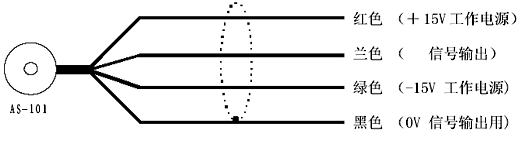

接线图
| |
| |
 |
功 能 特 点： | |
|
|
·高精度，恒阻抗，无磨损
|
注 意 事 项： |
·该传感器应用在检测浮辊位置时，通常要使法兰上的黑点指示与轴上的黑点指示对齐， 此时输出0V 信号。安装传感
器时，可通过联轴器很 方便调整旋转轴的位置，使两点对齐。 |
| |
|
技 术 规 格： | |
| |
| 名称 |
规格 |
| 工作电源 |
10～30VDC/30mA (or ±5～15VDC) |
| 最大检测角度 |
200°or ±100 |
| 精确度 |
2.5mV/V/° |
| 附件 |
带插头的5米电缆一根 |
| 实例 |
工作电压 ±15VDC |
|
检测角度 ±30° |
|
输出电压 4.5VDC | | |
|
|
|
