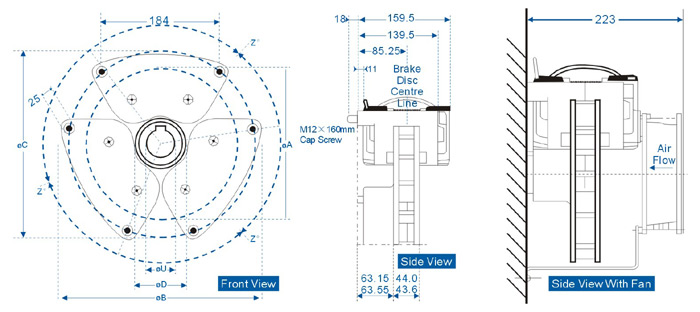

产 品 概 述： 　Modevo气动制动器的名字来源于‘modular’（模块化）和‘evolutionary’（改进），一个极贴切的叫法。称之为‘模块化’是因为它适用于各种张力应用的制动场合，可以用最少数量的模块组合起来，这些模块都可以通用。称之为‘改进’是因为不断开发的新材料、改进的设计和生产技术将制动器开发成能符合所有客户的张力需求，经济实惠。该制动器的优点在于模块化系统的通用性，用一组或几组相同的模块灵活组合，便能产生各种不同转矩的制动器以满足各种不同场合的应用。对工厂来说，这样可以尽可能的减少零配件的种类，方便生产，降低成本。                                                                                                                  安装尺寸

制 动 盘 和 冷 却：

·    制动盘采用了特殊材料和技术以确保最大强度，最轻重量。最佳的设计使制动盘在低速时能更好的 散热，它采用双向设计，与其他一些制动器不同的是该制动盘在任意转动方向都具有很好的散热能力，如另选散热风扇效果更好。制动盘共有五种尺寸：直径分别为250mm 、300mm 、350mm、 400mm 和450mm，所有 制动盘都是相同的厚度，并且使用相同的制动器模块和执行机构。每个制动盘规定最少使用一个模块，对450mm制动盘来说，最多可安装七组模块。250mm 的制动盘，最大转矩可达1026Nm, 450mm 的制动盘，最大转矩可达4935Nm。

技 术 规 格：

尺 寸(mm)
øA-Disc Size	250	300	350	400	450
øB-Overall	324	369	415	461	508
øC-BoltP.C.D	298.5	343.5	389	435.5	482.5
øD-Clearance	90	140	190	240	290
U-As cast bore	SOLID	SOLID	25	25	25
Max.Bore	55	79	117	136	154
Z"-Angular Position	120°	90°	72°	60°	51.4°
Maximum No. of Brake Moclues	3	4	5	6	7

·表中列出的最小转矩是指采用标准摩擦片的值。括号中的值指单个执行块产生的转矩。如用
　LC低摩擦系数的摩擦片，该值应乘以0.6倍，如用HC高摩擦片，该值乘以1.15倍。
·LC低摩擦片的摩擦系数为0.2。
·Std标准摩擦片的摩擦系数0.35。
·HC高摩擦片的摩擦系数为0.4。
·表中的最高转速是指用标准制动盘能达到的值。另外你也可以选用特殊的小面积执行块，产生
　更小的转矩以适用各种低转矩的需要。
