产 品 概 述：
T-10是高精度的调压器，通过导向阀控制主阀动作，来实现伺服平衡达到控制输出压力的目的。T-10高精度的主要原因是因为导向阀及阀座之间极小的相对运动，通常小于0.0025mm(0.0001in)就能影响主阀的位置，使它有显著的变化，这种伺服机构的高增益使得下游压力维持特别高的精度。

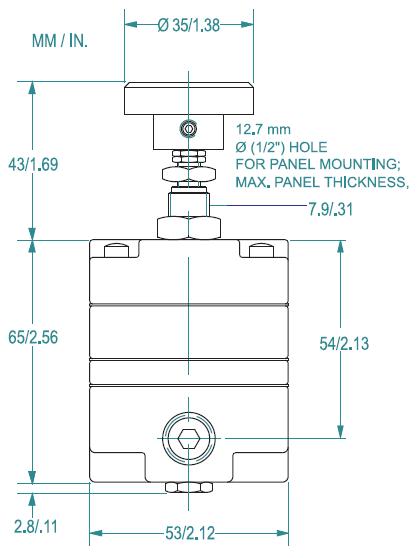

安装尺寸 PDF下载 | |
| |
 |
功 能 特 点： | |
| |
·流量：10HR型25m3/h 700kPa供压源，140kPa的输出压力。
10LR型 7 m3/h 350kPa供压源，70kPa的输出压力。
·排气量：20psi设置点超过5psi时T-10HR型为17.0 m3/h，T-10LR型为3.4 m3/h。
·灵敏度：小于1/8″水柱
·安装：管道或面板
·输出压力表接口：1/4″NPT
·最大供气压：T-10HR型为150psi，T-10LR型为50psi
·重量：约1.4lb.(0.63kg)
·材料：
阀体 - 铸锌合金喷乙烯漆
膜盒 - 不锈钢
调节螺钉 - 不锈钢
手柄 - 酚醛塑料橡胶和涤纶纤维
隔膜 - 腈橡胶和聚脂纤维
外壳 - 不锈钢、黄铜、板型钢、乙缩醛
其他内部材料；黄铜或不锈钢 | |
|
技 术 规 格： | |
|
|
型号 |
T10／10PL |
T10HR(T10EXHR) |
|
最大供气压力 |
10.3kg/cm2 |
10.3kg/cm2 |
|
调节压力范围 |
0.14-1.76kg/cm2
0.14-4.22kg/cm2
0.14-8.44kg/cm2 |
0.14-8.44kg/cm2 |
|
接口尺寸 |
1/8”,1/4”,3/8” |
1/8”,1/4”,3/8” |
|
供气压力变化对输出压力的影响 |
0.3mBar@1.7Bar change |
0.3mBar@1.7Bar change |
|
灵敏度 |
3.2mm水柱 |
3.2mm水柱 |
|
排气率 |
8.06m3/hr |
8.06m3/hr |
|
流量 |
23.52m3/hr |
23.52m3/hr |
|
反压排气流量（基于比设定值高0.35kg） |
3.36m3/hr |
16.8m3/hr(25.2m3/hr) |
|
温度范围 |
-29~71℃ |
-29~71℃ |
|
进口流量的变化对压力的影响 |
0.0176kg/cm2~16.8m3/hr |
0.0176kg/cm2~16.8m3/hr | |
|
|
T10 |
零件号 |
接口尺寸 |
控制范围 |
|
960－001－000 |
1／8” |
0.14－1.76kg/cm2 |
|
960－003－000 |
1／4” |
0.14－1.76kg/cm2 |
|
960－005－000 |
3／8” |
0.14－1.76kg/cm2 |
|
960－007－000 |
1／8” |
0.14－4.22kg/cm2 |
|
960－009－000 |
1／4” |
0.14－4.22kg/cm2 |
|
960－011－000 |
3／8” |
0.14－4.22kg/cm2 |
|
960－013－000 |
1／8” |
0.14－8.44kg/cm2 |
|
960－015－000 |
1／4” |
0.14－8.44kg/cm2 |
|
962－191－000 |
1／4” |
0.14－8.44kg/cm2 |
|
960－017－000 |
3／8” |
0.14－8.44kg/cm2 |
|
|
|
|
