产 品 概 述:

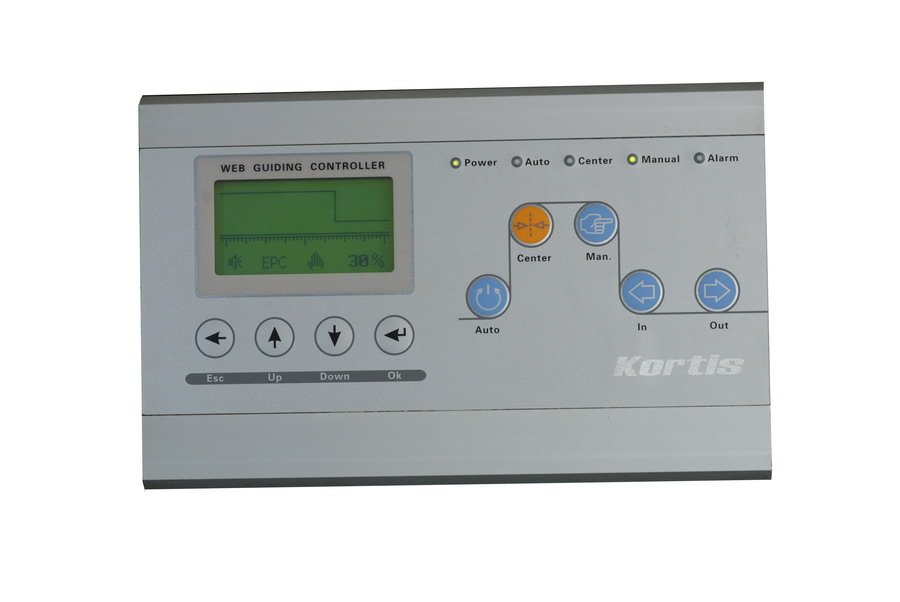

W1是一种带CAN总线通讯的纠偏控制系统,专门用于追踪线条、色差或材料边缘,可用于材料收卷、印刷等过程控制.


                      查看大图   安装尺寸    说明书


功 能 特 点:


·应用范围广,可用于印刷物、纸张、透明薄膜、金属薄膜的追踪.
·先进的环境检测与补偿技术,将光线与尘埃的干扰降到最低
·可进行多线条,多色彩以及间断线的追踪。
·智能识别断线,失线不偏移,续线再追踪。

·精巧的执行机构,无需追加行程开关,安装方便。
·全数字模糊控制方式,控制更人性化。
·
高速总线通讯,响应更快更稳定。
·高分辨率传感器,追踪精度可达±0.1mm。


技 术 规 格:

端子编号
端子名称
规格
1
OUT +24V
输出+24V DC,传感器工作电源(正极).
2
CAN+
传感器通讯信号线(正端).
3
CAN-
传感器通讯信号线(负端).
4
COM
传感器工作电源(负极).
5
SHIELD
屏蔽线,用于防止传感器的电磁干扰.
6
OUT +24V *
第二路输出+24V DC,传感器工作电源(正极).
7
CAN+ *
第二路传感器通讯信号线(正端).
8
CAN- *
第二路传感器通讯信号线(负端).
9
COM *
第二路传感器工作电源(负极).
10
SHIELD
屏蔽线,用于防止传感器电磁干扰.
11
NC
备用端
12
NC
备用端
13
NC
备用端
14
NC
备用端
15
RUN/STOP
自动状态下的运行/停止输入端.
16
COM
数字量输入的公共端,配合端口15使用
17
NC
备用端.
18
NC
备用端
19
NC
备用端
20
NC
备用端口
21
AEP1
执行机构缩进行程开关,用于控制执行机构的摆幅.
22
AEP2
执行机构缩进行程开关,用于控制执行机构的摆幅.
23
COM
数字量输入的公共端,配合端口17、18使用。
24
SHIELD
屏蔽线,用于防止接近开关的电磁干扰.
25
A+
步进电机推杆A相驱动器(正极)
26
A-
步进电机推杆A相驱动器(负极).
27
B+
步进电机推杆B相驱动器(正极).
28
B-
步进电机推杆B相驱动器(负极).
29
DC +24V
控制器的工作电源输入端,电流不小于4A.
30
DC COM
控制器的工作电源输入地.

※注:带*的端子,需在订货时作特别说明
