产品概述：

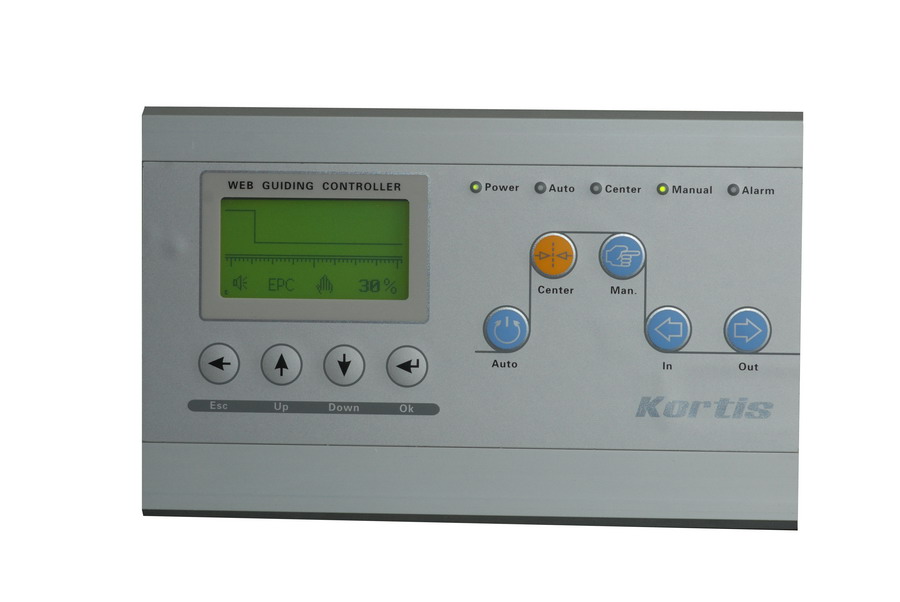

W2是一种基本的纠偏控制系统，用于追踪线条、色差或材料边缘，接收超声波传感器的信号，可用于材料收卷、印刷等过程控制.

查看大图安装尺寸说明书

功能特点：

·应用范围广，可用于印刷物、纸张、透明薄膜、金属薄膜的追踪.
·先进的环境检测与补偿技术，将光线与尘埃的干扰降到最低
·具有传感器补偿式设计，测量精度较高.

·人性化界面设计，操作方便。内有密码功能，可以避免误操作。
·金属外科，坚固美观，具有很好的防电磁干扰性能。

技术规格：

端子编号

端子名称

规格

1

1RECE+
超声波A传感器接收端（正端）.

2

1RECE-
超声波A传感器接收端（负端）.

3

1TRAM+
超声波A传感器发送端（正端）.

4

1TRAM-
超声波A传感器发送端（负端）.

5

1LED+
超声波A传感器指示灯（正端）.

6

1LED-
超声波A传感器指示灯（负端）.

7

SHIELD
屏蔽线，用于防止传感器的电磁干扰.

8

2RECE+
超声波B传感器接收端（正端）.

9

2RECE-
超声波B传感器接收端（负端）.

10

2TRAM+
超声波B传感器发送端（正端）.

11

2TRAM-
超声波B传感器发送端（负端）

12

2LED+
超声波B传感器指示灯（正端）

13

2LED-
超声波B传感器指示灯（负端）

14

MIC5
备用端

15

MIC4
备用端.

16

COM
备用端

17

24VIO
输出+24V DC，限位信号工作电源（正极）.

18

SIG
执行机构自动对中信号，用于完成自动对中

19

COM
限位信号工作电源地（负极）

20

SHIELD
屏蔽线，用于防止外界的电磁干扰

21

MIC2
执行机构伸出限位信号，用于控制执行机构的摆幅.

22

MIC1
执行机构缩进限位信号，用于控制执行机构的摆幅.

23

COM
限位信号输入的公共端，配合端口21、22使用。

24

SHIELD
屏蔽线，用于防止接近开关的电磁干扰.

25

PHASE1A
步进电机推杆A相驱动器（正极）

26

PHASE1B
步进电机推杆A相驱动器（负极）.

27

PHASE2A
步进电机推杆B相驱动器（正极）.

28

PHASE2B
步进电机推杆B相驱动器（负极）.

29

DC +24V
控制器的工作电源输入端，电流不小于4A.

30

DC COM
控制器的工作电源输入地.
