产品概述：

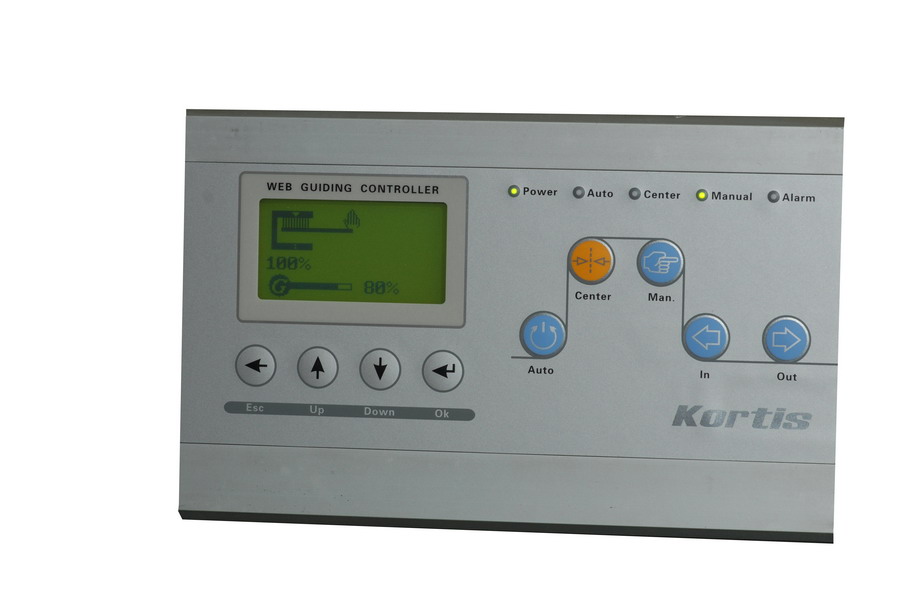

W3是一种高精度的纠偏控制系统，专门用于追踪线条、色差或材料边缘，接收超声波传感器的信号，可用于材料收卷、印刷等过程控制.

查看大图安装尺寸说明书

功能特点：

·应用范围广，可用于印刷物、纸张、透明薄膜、金属薄膜的追踪.
·先进的环境检测与补偿技术，将光线与尘埃的干扰降到最低
·精巧的执行机构，无需追加行程开关，安装方便.
·全数字模糊控制方式，控制更加人性化

·图形化常用菜单设计，使操作简单易用。
·DC +48V电源供电，推力更大，响应速度更快。
·高分辨率传感器，追踪精度可达±0.005mm
·金属外科，坚固美观，具有很好的防电磁干扰性能

技术规格：

端子编号

端子名称

规格

1

1RECE+
超声波A传感器接收端（正端）.

2

1RECE-
超声波A传感器接收端（负端）.

3

1TRAM+
超声波A传感器发送端（正端）.

4

1TRAM-
超声波A传感器发送端（负端）.

5

1LED+
超声波A传感器指示灯（正端）.

6

1LED-
超声波A传感器指示灯（负端）.

7

SHIELD
屏蔽线，用于防止传感器的电磁干扰.

8

2RECE+
超声波B传感器接收端（正端）.

9

2RECE-
超声波B传感器接收端（负端）.

10

2TRAM+
超声波B传感器发送端（正端）.

11

2TRAM-
超声波B传感器发送端（负端）

12

2LED+
超声波B传感器指示灯（正端）

13

2LED-
超声波B传感器指示灯（负端）

14

NC
备用端

15

NC
备用端.

16

NC
备用端

17

NC
备用端.

18

SHIELD
屏蔽线，用于防止外界的电磁干扰

19

VDD
输出+15V DC，限位信号工作电源（正极）

20

IO1
执行机构缩进限位信号，用于控制执行机构的摆幅

21

IO2
执行机构伸出限位信号，用于控制执行机构的摆幅.

22

IO3
执行机构自动对中信号，用于完成自动对中.

23

IO4
备用端。

24

GND
限位信号工作电源地（负极）.

25

PHASE1A
步进电机推杆A相驱动器（正极）

26

PHASE1B
步进电机推杆A相驱动器（负极）.

27

PHASE2A
步进电机推杆B相驱动器（正极）.

28

PHASE2B
步进电机推杆B相驱动器（负极）.

29

Vsupply
控制器的工作电源输入端，DC +48V，电流不小于4A.

30

DC COM
控制器的工作电源输入地.
