产 品 概 述:

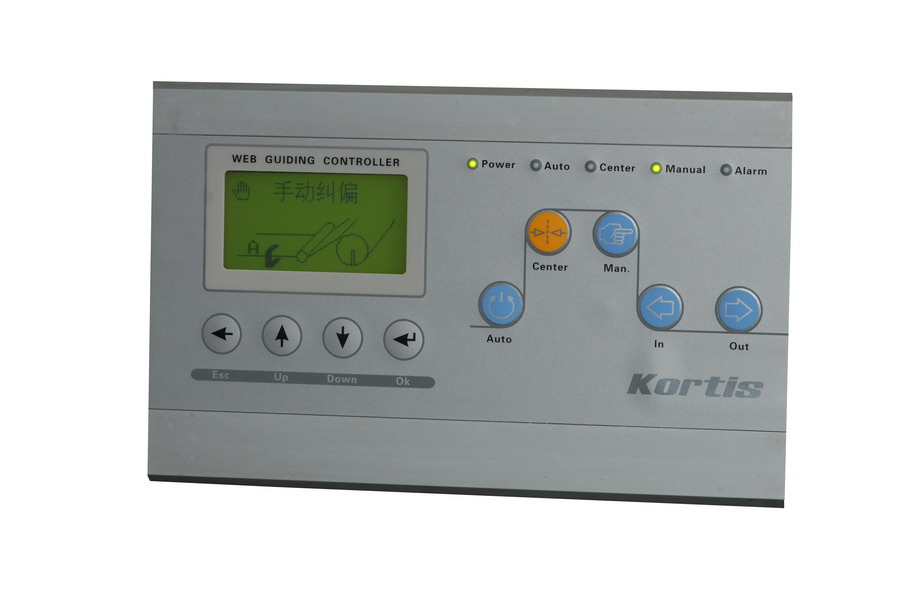

K50/K51纠偏控制系统广泛应用于印刷、包装、造纸、纺织、机械等行业中,需要卷取纠偏、放卷纠偏或中间导向纠偏的场合.


                      查看大图   安装尺寸    说明书


功 能 特 点:


· 传感器采用补偿式设计,测量精度高、抗干扰能力强.
· 人性化界面设计,操作方便。内有密码功能,可以避免误操作
· 智能化设计,菜单简单,易操作.

· 能驱动直流电机型推杆,推力大,响应速度快。
· 金属外科,坚固美观,具有很好的防电磁干扰性能。


技 术 规 格:

端子编号
端子名称
规格
1
DATA+
CCD光电传感器信号端(正端).
2
DATA-
CCD光电传感器信号端(负端).
3
+7V
输出+7V DC,传感器工作电源(正极).
4
COM
传感器工作电源(负极).
5
1RECE+
超声波A传感器接收端(正端).
6
1RECE-
超声波A传感器接收端(负端).
7
1TRAM+
超声波A传感器发送端(正端).
8
1TRAM-
超声波A传感器发送端(负端).
9
1LED+
超声波A传感器指示灯(正端).
10
1LED-
超声波A传感器指示灯(负端).
11
SHIELD
屏蔽线,用于防止传感器的电磁干扰
12
2RECE+
超声波B传感器接收端(正端)
13
2RECE-
超声波B传感器接收端(负端)
14
2TRAM+
超声波B传感器发送端(正端)
15
2TRAM-
超声波B传感器发送端(负端).
16
2LED+
超声波B传感器指示灯(正端)
17
2LED-
超声波B传感器指示灯(负端).
18
NC
备用端
19
NC
备用端
20
+5V
输出+5V DC,限位信号工作电源(正极)
21
NC
备用端.
22
POLARITR
执行机构自动对中信号.
23
OUT.LIMIT
执行机构伸出限位信号。
24
IN.LIMIT
执行机构缩进限位信号.
25
DC COM
限位信号工作电源地(负极)
26
SHIELD
屏蔽端,用于防止接近开关的电磁干扰.
27
MOTOR+
直流电机驱动器(正端).
28
MOTOR-
直流电机驱动器(负端).
29
DC +24V
控制器的工作电源输入端,电流不小于4A.
30
DC COM
控制器的工作电源输入地.
